Twee weerstanden van elk 100 Ω worden in serie geschakeld. De totale weerstand R_tot is dan Ω.
Zet je dezelfde weerstanden parallel dan is de vervangingsweerstand R_v Ω.

Twee weerstanden één van 60 Ω en één van 40 Ω worden in serei geschakeld. R_tot is dan Ω
Dezelfde weerstanden parallel geschekeld leveren een R_v van Ω.

In de onderstaande schakeling zie je drie weerstanden.

De vervangingsweerstand van deze schakeling is [?] Ω.

De totale spanning over de hele schakeling is V. De totale stroom die door de schakeling loopt is A.

Als je een spanningsmeter (Voltmeter) aansluit tussen de punten A en B dan moet de meter een waarde van V. aangeven.
Wanneer je de spanningsmeter aansluit op de punten B en C dan meet je V.
De stroom door de bovenste weerstand van 260 Ω is precies A.

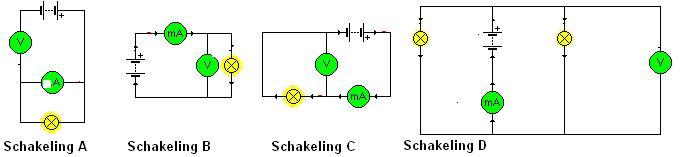

bekijk de onderstaande schakelingen

In schakeling A kun je de stroom door het lampje (Wel/Niet) meten.
In schakeling A kun je de spanning over het lampje (Wel/Niet) meten.
In schakeling B kun je de stroom door het lampje (Wel/Niet) meten.
In schakeling B kun je de spanning over het lampje (Wel/Niet) meten.
In schakeling C kun je de stroom door het lampje (Wel/Niet) meten.
In schakeling C kun je de spanning over het lampje (Wel/Niet) meten.
In schakeling D kun je de totale stroom door de lampjes (Wel/Niet) meten.
In schakeling D kun je de spanning over de lampjes (Wel/Niet) meten.

In schakeling D zijn de lampjes een voorbeeld van een (Parallel/Serie) schakeling.

In de onderstaande afbeelding zie je drie weerstanden staan.

Weerstand A heeft een waarde van Ω. en een tolerantie van %
Weerstand B heeft een waarde van Ω. en een tolerantie van %
Weerstand C heeft een waarde van Ω. en een tolerantie van %

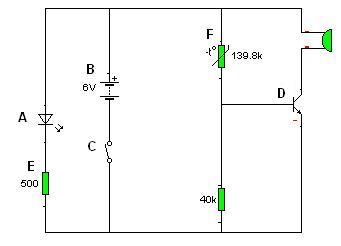

Bekijk de onderstaande schakeling en zet de juiste letter bij de juiste component

De Weerstand staat bij de letter .
De Transistor staat bij de letter .
De Voeding staat bij de letter .
De Schakelaar staat bij de letter .
De NTC staat bij de letter .
De LED staat bij de letter .
